Feinsicherungen
Elektrotechnik – Made in Germany

Qualitätssicherungen von FSP - Übersicht

Serie 202.000 Träge / Time-Lag

Datenblatt-Download als PDF-Datei

 G­Sicherungseinsätze 6,3 x 32 mm

 Miniature Fuses 6.3 x 32 mm

 Kleines Ausschaltvermögen
(35 A oder 10 In, max. 63 A)

Low Breaking Capacity
(35 A or 10 In, max. 63 A)

Glasrohr, Bemessungsspannung 250 V

Glass Tube, Rated Voltage 250 V

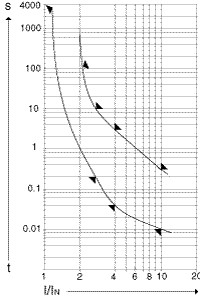

tam1

Für / For In 32 mA - 100 mA
schmelz

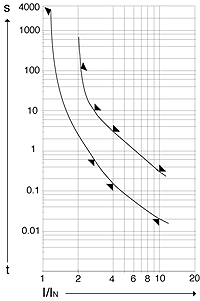

tam2

Für / For In 125 mA - 6,3 A
schmelz

 Bemessungs-
strom
Rated Current

Bemessungs-
spannung
Rated Voltage

Spannungsfall

Voltage Drop


V

max. mV


 32 mA
250

6000
40 mA
250

4200
50 mA
250

3500
63 mA
250

3500
 80 mA
250

3000
100 mA
250

2500
125 mA
250

2200
160 mA
250

1800
200 mA
250

1300
250 mA
250

1100
315 mA
250

700
400 mA
250

550
500 mA
250

400
 630 mA
250

370
 700 mA
250

350
 750 mA
250

350
 800 mA
250

300
 1 A
250

200
 1,25 A
250

180
 1,4 A
250

180
 1,5 A
250

180
1,6 A
250

180
2 A
250

180
2,5 A
250

180
 3 A
250

150
3,15 A
250

130
4 A
250

130
5 A
250

130
6,3 A
250

120
7 A
250

120
8 A
250

120
10 A
250

120
12 A
250

120
12,5 A

120
15 A

120
 16 A

120
20 A

120

Grenzwerte der Schmelzzeit / Limits for pre-arcing time
Bemessungsstrom 1,2 In 2,1 In 2,75 In 4 In 10 In
min. max. min. max. min. max. min. max.
32 mA bis 100 mA 1 h 2 min 200 ms 10 s

40 ms

3 s 10 ms 300 ms
125 mA bis 6,3 A 1 h 2 min 600 ms 10 s

150 ms

3 s 20 ms 300 ms
