Qualitätssicherungen von FSP - Übersicht

Serie 116.000 Flink / Quick Acting

Datenblatt-Download als PDF-Datei

 G­Sicherungseinsätze 5 x 20 mm

 Miniature Fuses 5 x 20 mm

 Großes Ausschaltvermögen / H (1500 A)

 High Breaking Capacity / H (1500 A)

 Keramikrohr, Bemessungsspannung 250 V

 Ceramic Tube, Rated Voltage 250 V

EN 60 127-2
Normblatt 1/Standard Sheet 1
in Verbindung mit/in connection
with EN 60 127-1
IEC 127-2 Standard Sheet I

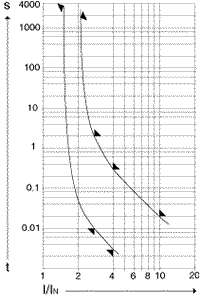

fh1

Für / For In 50 mA - 3,15 A
 schmelz

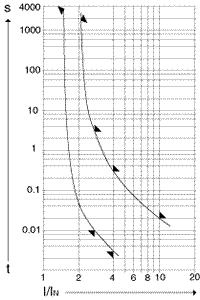

fh2

Für / For In 4 A - 6,3 A
 schmelz

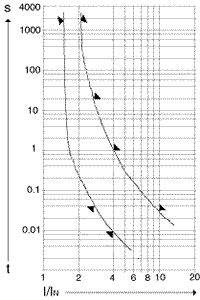

fh3

Für / For In 8 A - 10 A
 schmelz


 Bemessungs-
strom
Rated Current

Bemessungs-
spannung
Rated Voltage

Spannungsfall

Voltage Drop

Verlustleistung

Power Dissipation



V

max. mV

max. W**)

50 mA
250

10000
1,6

 63 mA
250

8800
1,6

80 mA
250

7600
1,6

100 mA
250

7000
1,6

 125 mA
250

5000
1,6

160 mA
250

4300
1,6

200 mA
250

3500
1,6

250 mA
250

2800
2,5

315 mA
250

2500
2,5

400 mA
250

2000
2,5

500 mA
250

1800
2,5

630 mA
250

1500
2,5

800 mA
250

1200
2,5

1 A
250

1000
2,5

1,25 A
250

800
4

1,6 A
250

600
4

2 A
250

500
4

2,5 A
250

400
4

3,15 A
250

350
4

4 A
250

300
4

5 A
250

250
4

6,3 A
250

200
4

8 A
250

200
4
10 A
250

200
4
**) gemessen nach 1 h bei 1,5 In  ( für 8 A und 10 A nach 30 min )
**) measured after 1 h at 1.5 In  ( f or 8 A and 10 A after 30 min )

Grenzwerte der Schmelzzeit / Limits of pre-arcing time

Bemessungsstrom 1,5 In 2,1 In 2,75 In 4 In 10 In
min. max. min. max. min. max. max.
50 mA bis 3,15 A 1 h 30 min 10 ms 2 s 3 ms 300 ms 20 ms
4 A bis 6,3 A 1 h 30 min 10 ms 3 s 3 ms 300 ms 20 ms
8 A bis 10 A 30 min 30 min 40 ms 20 s 10 ms 1 s 30 ms
